디스플레이: | 8.4" LCD 스크린 | 해결: | 1024*768 |
---|---|---|---|
하드 디스크: | 128GB | 케이블 드럼: | 오토매틱 |
관 직경: | 250-2000mm | 방수: | IP68 |
하이 라이트: | 하수구 사진기 체계,파이프라인 사진기 체계 |
어려운 로봇 수중 검사 사진기 Wewer CCTV 검사 장비|관 로봇 크롤러는 수중 음파 탐지기 가스탐지기 ect와 같은 보조 성분을 거치하기 위하여 당신의 검사, 오를 수 있는 크롤러 플랫폼의 영상 그리고 /or 그림 이미지를 취득하는 경량 조종 가능한 파이프라인 검사 로봇, featuringa 360°pan 및 180°tilt 분리가능한 사진기 머리 입니다. 우리의 특별한 반대로 뒤집히 바퀴 디자인과 통합해, 크롤러는 장애에 잘 항해할 수 있습니다. 포장 안쪽에 automtic 사진기 상승 그리고 2개 크기 타이어로, 이 크롤러 체계는 횡단하골 관 DN 250-2000.With 20%를 위한 영상을 기록하기 위하여 dimmable 고강도 LED 빛, TVS-2000에서 조명은 더 세부사항 관 조건의 펼쳐진 이미지를 전달하고 당신이 8.4"에 화상 표시로 전체 관 세그먼트를 검열하는 것을 허용할 수 있습니다 빠른 파이프라인 결함 위치를 위한 통제 감시자를 만지십시오.
시스템 구성
표준 윤곽 | 선택적 부분 |
TVS800 크롤러 | JT60 축 사진기 |
JT90 팬 & 경사 사진기 | JT360 물고기 눈 사진기 |
자동적인 케이블 드럼 | 수동 케이블 드럼 |
MK3 통제 단위 | PA500 휴대용 움직일 수 있는 힘 |
맨홀 걸이, 공구 부대 및 다른 부속품 |
체계는 크롤러, 사진기, 케이블 드럼 및 통제 단위의 compoposed. 크롤러는 diffrerent 필요조건, 그것에 따라 250-2000mm 직경 관을 위해 적당합니다 사진기의 다른 유형과 (i.e 팬 & 경사 사진기, 축 사진기, 물고기 눈 사진기) 일치할 수 있습니다.
통제 단위 MK3
1개의 패드 작풍 통제 단위, 8.4'는 일요일 빛, 1024*768 해결책에서, 4.1kg 읽기 쉬웠던 LED를 만졌습니다
2개는의 Win7 체계, 128GB SSD, 위치에 있는 기록적인 영상, 영상 100+ 시간 저장될 수 있습니다.
3의 사진기 위치, 도표에 있는 엘리베이터 위치
4의 위치에 있는 성향 보고.
5개의 시스템 상태, 일 모수는 질문일 수 있습니다.
Pan&Tilt 사진기 JT2000
1,360 도는, 아니 한정된 자전합니다
2개는, 렌즈 난방 안개를 막을 수 있습니다
3개의 사진기 빛은 조정될 수 있습니다
4의 작은 직경을 위해 더 적당한 최대 광도 향상 50%,
5개, 선택적인 레이저는, 결점 크기를 측정합니다

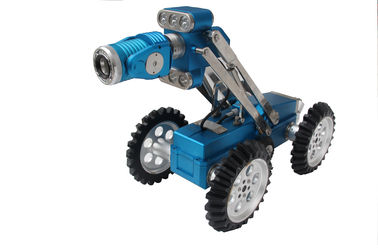

Cralwer TVS-800
IP68에 방수 처리하십시오
작동 온도: -10ºC~50ºC
적당한 관 직경: 250mm~2000mm
드라이브: 2 DC 모터
엘리베이터: 전기 엘리베이터
성향: mesurement 범위 ±45 정도, pecision 0.1 도
속도: 최대 조정가능한 속도. 32m/min
방향: , 좌 뒤, 맞은 발송하십시오
압력 표시: 초록불 (1.2-1.5의 정상적인 압력 방해합니다), 빨간불 이상한 빛은.
상승: 최대. diffrerent 관 상태에 따라 50°에 관하여 상승 정도
가늠자 사진기: 사진기를 통합하고 뒤에 점화하고, 크롤러를 검열하고 retreiving를 케이블을 다십시오
자동적인 케이블 드럼 DLPA300
1,6의 핵심은, 체중 감소 50%, 비용 및 현저하게 감소된 고장율 케이블을 답니다
2의 표준 길이: 200m, 최대. 300m
3의 자동적인 케이블 드럼
(선택) 물고기 눈 사진기 JT360
1. 관 안쪽에 View360 정도 광경.
2. 92의 PCS 하이라이트 LED 램프, 200lm에 조명 도달
3. 해결책: 3000k 화소, 고품질 그림.
4. 방수: IP68의 수중 실행할 수 있는 10 미터.
5. MK3 전체가 다 보이는 사진기에 의해 기록된 영상 및 그림은 PanoProfile 3D 소프트웨어에 의하여 관 안쪽에 가득 차있 범위 그림을 퍼질 수 있고, 관 결점의 정확한 측정을 깨닫기 위하여 제 2 단면도 그림을, 생성하고, 3D 형을 설치하고, 검열보고를 창조합니다.
원격 제어 APP.
우리의 MK3 원격 제어 APP를 설치하십시오. 안드로이드 체계에 의해 발육된 당신의 셀룰라 전화 또는 패드에서, 당신은 원격 제어 MK3 통제 단위 할 수 있습니다.
