검사 범위: | 100-6000mm | 물 증거: | IP63 |
---|---|---|---|
회수: | 512Hz | ||
하이 라이트: | 수중 음파 탐지기 관 검사,하수구 검사 장비 |

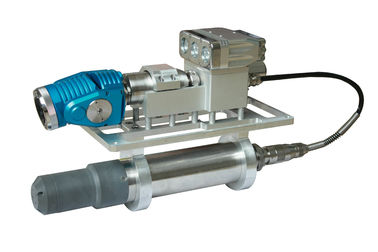

CCTV와 수중 음파 탐지기는 물 검사를 가진 검열제도 하수구 배수관을 배관합니다
일반적으로 수중 음파 탐지기도 결합된 CCTV는 하수 오물의 교류의 깊이가 25%에서 직경에 있는 하수구 더 중대한 than500mm를 위한 전반적인 하수구 직경의 75%까지를 변화하는 내부 조건 검사 또는 평가를 위해 사용됩니다. 물의 밑에 하수구는 수중 음파 탐지기에 의해 동안의 위 검사될 수 있 - 물은 사진기 체계에 의해 영상 검열보고를 생성하기 위하여 검열될 수 있습니다. 2개의 검열제도이라고 이용된 장치는 파이프라인 검사의 방법에, 새로운 시대를 만듭니다.
특징:
함께 CCTV & 수중 음파 탐지기 검사
상기의 CCTV 검사 - 물, 물의 밑에 soanr 검사
동일한 스크린에 CCTV와 수중 음파 탐지기 화상 표시
단단한 원판에서 저장되는 자료와 이미지
붙박이 목록과 피치 각 감지기
붙박이 케이블 카운터 공용영역
관 단면도를 자동적으로 검열하십시오
수중 음파 탐지기 조사 기술적인 모수
청각적인 모수 | 청각적인 빈도 |
2MHz |
파 폭 |
1.1° (콘 파 광속) | |
옆 해결책 |
0.5mm (관 반경 125mm) |
|
최대. 검사 반경 | 12m | |
맥박 폭을 전달하십시오 | 4~20us | |
파 폭을 받기 |
500KHz |
Pan&Tilt 사진기 JT2000
도는, 아니 한정된 1개, 360 자전합니다
2개는, 렌즈 난방 안개를 막을 수 있습니다
3개의 사진기 빛은 조정될 수 있습니다
4의 작은 직경을 위해 더 적당한 최대 광도 향상 50%,
5개, 선택적인 레이저는, 결점 크기를 측정합니다
ZK200 통제 |단위
통제 창유리: 크롤러 속도, 방향, 교체, 가벼운 강렬, 사진기의 통제는, 클러치 여기저기 집중시키는, 사진기 통제 상자 따로따로 밖으로 가지고 가고 DB9 철사에 의하여 합니다 가동을 일 수 있습니다.
힘: AC 220V
산출: PAL 형태
방수: IP63
카메라 제어: 중요한 중심 통제
자료 출력: 거리, 시간 살아있는 전시, 압력, 성향, 엘리베이터 고도 생기 전시.
해결책: 800*640
해결책: 1024*768
무게: 20kg
수동 케이블 드럼:
카운터: 높은 정밀도 코더 (±0.1m), 연 계산.
층을 이루기: 수동에게 층을 이루기
방수: IP63
SonarProf 관 수중 음파 탐지기 직업적인 분석 소프트웨어
순간 대표에 있는 지원 관 단면 및 확장 가능한 가득 차있는 360 정도 단면도 (IMG. 1)
자동적으로 관 3번째에게 만들을 생성하고 파편과 결점 안을 명확하게 전망하십시오 (IMG. 2)
쉽게 음모를 꾸밀 파편 양 계산 & 분석 자료를 지원하십시오 (IMG. 3)
고능률 보고 준비 (IMG를 위한 자동적인 보고. 4)
