이름: | 배수관 검사 카메라 | 표시하다: | 8.4인치 |
---|---|---|---|
해결: | 1024*768 | 하드 디스크: | 128GB |
케이블 드럼: | 자동적 인 | 파이프 직경: | 250-2000mm |
방수: | IP68 | 다른 이름: | 배관 파이프 카메라 |
하이 라이트: | CCTV 배수관 검사 카메라,IP68 배수관 검사 카메라,IP68 배관 파이프 카메라 |

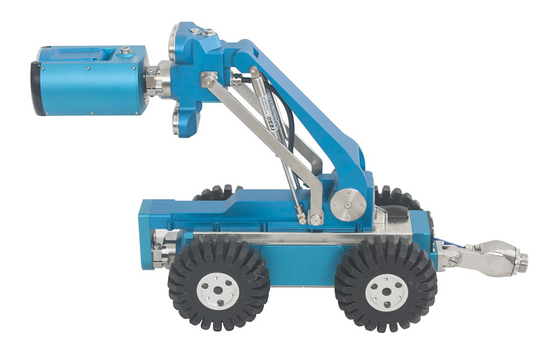

IP68 CCTV 배수관 검사 카메라 배관 파이프 카메라 로봇
배수관 검사 카메라는 검사의 비디오 및/또는 사진 이미지를 획득하기 위한 360°팬 및 180°틸트 분리형 카메라 헤드, 음파 탐지기, 가스 탐지기 요법과 같은 보조 구성 요소를 장착하기 위한 확장 가능한 크롤러 플랫폼을 특징으로 하는 경량 조종 가능한 파이프라인 검사 로봇입니다. . 우리의 특별한 뒤집힘 방지 휠 디자인과 통합되어 크롤러는 장애물을 더 잘 탐색할 수 있습니다. 패키지 내부에 자동 카메라 리프트와 두 가지 크기의 타이어가 있는 이 크롤러 시스템은 파이프 DN 250-2000.With 20의 비디오를 횡단하고 녹화할 수 있습니다. 조도 조절이 가능한 고휘도 LED 조명으로 % 더 많은 조명을 제공하는 TVS-2000은 세부 파이프 상태의 펼쳐진 이미지를 제공할 수 있으며 빠른 파이프라인 결함 위치를 위해 8.4" 터치 컨트롤 모니터의 이미지 디스플레이로 전체 파이프 세그먼트를 검사할 수 있습니다.
배수관 검사 카메라 응용 프로그램:
막힌/느린 배수 배관.
벽/와이어 검사.
집주인 점검.
배수관 검사 카메라 구성
표준 구성 | 옵션 부품 |
TVS800 크롤러 | JT60 액시얼 카메라 |
JT90 팬 및 틸트 카메라 | JT360 어안 카메라 |
자동 케이블 드럼 | 수동 케이블 드럼 |
MK3 컨트롤 유닛 | PA500 휴대용 이동식 전원 |
맨홀 후크, 도구 가방 및 기타 액세서리 |
시스템은 크롤러, 카메라, 케이블 드럼 및 제어 장치로 구성됩니다.크롤러는 다양한 요구 사항에 따라 다양한 유형의 카메라(예: 팬 및 틸트 카메라, 축 카메라, 어안 카메라)와 일치할 수 있으며 직경 250-2000mm 파이프에 적합합니다.
컨트롤 유닛 MK3
1, 패드 스타일 제어 장치, 8.4' 터치 LED, 햇빛에서 읽을 수 있음, 1024*768 해상도, 4.1kg
2, Win7 시스템, 128GB SSD, 현장에서 비디오 녹화, 100시간 이상의 비디오를 저장할 수 있습니다.
3, 카메라 위치, 그래프의 엘리베이터 위치
4, 사이트의 성향 보고서.
5, 시스템 상태, 작업 매개 변수를 쿼리할 수 있습니다.
팬틸트 카메라 JT2000
1,360도, 회전 제한 없음
2, 렌즈 가열은 안개를 방지할 수 있습니다.
3, 카메라 조명을 조정할 수 있습니다
4, 최대 밝기 업그레이드 50%, 작은 직경에 더 적합
5, 레이저 옵션, 결함 크기 보정
크롤러 TVS-800
IP68 방수
작동 온도: -10ºC~50ºC
적당한 관 직경: 250mm~2000mm
드라이브: 2개의 DC 모터
엘리베이터: 전기 엘리베이터
기울기: 측정 범위 ±45도, 정밀도 0.1도
속도: 조정 가능한 속도, 최대.32m/분
방향: 앞으로, 뒤로, 왼쪽, 오른쪽
압력 표시: 녹색 표시등(1.2-1.5bar, 정상 압력), 빨간색 표시등 이상 표시등.
등반: 최대.다른 파이프 상태에 따라 약 50° 상승 정도
후방 시야 카메라: 카메라와 조명 통합, 크롤러 후방 검사 및 케이블 회수
자동 케이블 드럼 DLPA300
1,6심 케이블, 무게 50% 감소, 비용 및 고장률 대폭 감소
2, 표준 길이: 200m, 최대.300m
3, 자동 케이블 드럼
어안 카메라 JT360(옵션)
1. 파이프 내부의 View360도 시야.
2. 92 PCS 하이라이트 LED 램프, 조명 도달 200lm
3. 해상도: 3000k 픽셀, 고품질 사진.
4. 방수: IP68, 작동 가능한 수중 10미터.
5. MK3 풀 뷰 카메라로 녹화한 비디오 및 사진은 PanoProfile 3D 소프트웨어로 파이프 내부의 전체 범위 사진을 확산하고 2D 프로필 사진을 생성하여 파이프 결함의 정확한 측정을 실현하고 3D 금형을 설치하고 검사를 생성할 수 있습니다. 보고서.
원격 제어 앱.
MK3 리모컨 앱을 설치하세요.Android 시스템에서 개발한 휴대폰 또는 패드에서 MK3 제어 장치를 원격 제어할 수 있습니다.
