이름: | 파이프 검사 카메라 | 북: | 전동 및 자동 |
---|---|---|---|
제어: | 컴퓨터 또는 특수 컨트롤러 | 표시하다: | 8.4인치 |
케이블 길이: | 300m | 애플리케이션: | 배수 검사 |
하이 라이트: | 방수 파이프 검사 카메라 시스템,8.4 인치 파이프 검사 카메라 시스템,8.4 인치 배수관 검사 카메라 |
하수구 검사를 위한 8.4 인치 방수 관 검사 사진기 체계
파이프 검사 카메라 시스템 카메라 팁 프로브와 8.4인치 LCD 모니터가 있어 접근하기 어려운 검사 영역을 볼 수 있습니다.
검사하는 동안 결함 사진을 획득하고 테스트 보고서를 즉시 얻을 수 있습니다.또한, 파이프라인 내부의 퇴적물 상태를 결정하기 위해 검사 중 시간에 파이프라인 기울기 곡선을 얻을 수 있습니다."PipePano 파이프라인 파노라마 테스트 비디오 분석 소프트웨어"를 통합하여 어안 렌즈를 사용하여 파이프라인 내벽의 파노라마 이미지를 생성하고 보다 정밀하고 정량적으로 분석 및 결정합니다(파이프 직경, 균열 폭 등 측정) ).
파이프 검사 카메라의 특징:
1. 카메라의 360 ° 회전
2. 자동 케이블 드럼
3. 김서림 방지 카메라 렌즈
4. 윈도우 운영체제
5. 밝기 조절 가능
6. Wincan 소프트웨어 내부
파이프 검사 카메라 구성
표준 구성 | 옵션 부품 |
TVS800 크롤러 | JT60 액시얼 카메라 |
JT-2000 팬&틸트 카메라 | JT360 어안 카메라 |
자동 케이블 드럼 | 수동 케이블 드럼 |
MK3 컨트롤러 | PA500 휴대용 이동식 전원 |
기술적인 모수
컨트롤 유닛 MK3
1, 패드 스타일 제어 장치, 8.4' 터치 LED, 햇빛에서 읽을 수 있음, 1024*768 해상도, 4.1kg
2, Win7 시스템, 128GB SSD, 현장에서 비디오 녹화, 100시간 이상의 비디오를 저장할 수 있습니다.
3, 카메라 위치, 그래프의 엘리베이터 위치
4, 사이트의 성향 보고서.
5, 시스템 상태, 작업 매개 변수를 쿼리할 수 있습니다.
팬틸트 카메라 JT2000
1,360도, 회전 제한 없음
2, 렌즈 가열은 안개를 방지할 수 있습니다.
3, 카메라 조명을 조정할 수 있습니다
4, 최대 밝기 업그레이드 50%, 작은 직경에 더 적합
5, 레이저 옵션, 결함 크기 보정

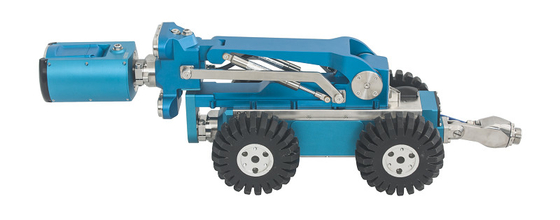

크롤러 TVS-800
IP68 방수
작동 온도: -10ºC~50ºC
적당한 관 직경: 250mm~2000mm
드라이브: 2개의 DC 모터
엘리베이터: 전기 엘리베이터
기울기: 측정 범위 ±45도, 정밀도 0.1도
속도: 조정 가능한 속도, 최대.32m/분
방향: 앞으로, 뒤로, 왼쪽, 오른쪽
압력 표시: 녹색 표시등(1.2-1.5bar, 정상 압력), 빨간색 표시등 이상 표시등.
등반: 최대.다른 파이프 상태에 따라 약 50° 상승 정도
후방 시야 카메라: 카메라와 조명 통합, 크롤러 후방 검사 및 케이블 회수
자동 케이블 드럼 DLPA300
1,6심 케이블, 무게 50% 감소, 비용 및 고장률 대폭 감소
2, 표준 길이: 200m, 최대.300m
3, 자동 케이블 드럼
어안 카메라 JT360
1. 파이프 내부의 View360도 시야.
2. 92 PCS 하이라이트 LED 램프, 조명 도달 200lm
3. 해상도: 3000k 픽셀, 고품질 사진.
4. 방수: IP68, 작동 가능한 수중 10미터.
5. MK3 풀 뷰 카메라로 녹화한 비디오 및 사진은 PanoProfile 3D 소프트웨어로 파이프 내부의 전체 범위 사진을 확산하고 2D 프로필 사진을 생성하여 파이프 결함의 정확한 측정을 실현하고 3D 금형을 설치하고 검사를 생성할 수 있습니다. 보고서.
