CCTV 1500 밀리미터 로봇 크롤러 파이프 검사 시스템 1024*768 결의안

CCTV 1500 밀리미터 로봇 크롤러 파이프 검사 시스템 1024*768 결의안

TVS-2000 로봇 크롤러 파이프 검사 시스템은 파이프로 이동하는 크롤러를 제어합니다, 크롤러의 앞의 고해상도 카메라가 파이프의 결손을 위해 전체 점검과 리코딩을 만들 수 있고, 원격 모니터를 실현하기 위해, 신크로니카리 더 케이블을 통해 이미지를 제어 유닛으로 전송합니다. 제어 유닛은 윈도우 운영 시스템을 잡습니다, 그것은 현장에서 비디오를 처리하고 구하고, 동시에 판단과 출력 파이프 검사 보고서를 할 수 있다고 경향과 곡선은 밝힙니다.

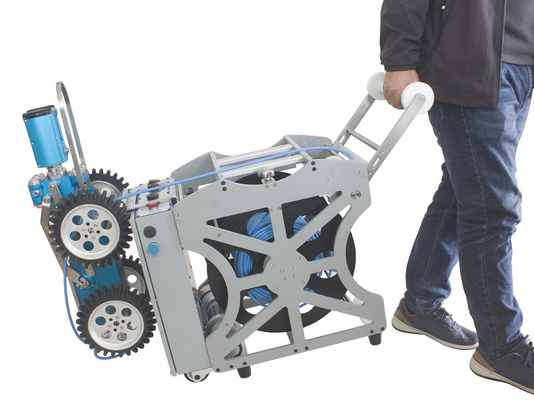

TVS-2000 로봇 크롤러 파이프 검사 시스템은 크롤러, 카메라, 케이블 드럼과 제어 장치의 컴포포세드. 크롤러는 디프레랑 요구조건에 따르면 카메라 (I.e 팬 & 틸트 카메라, 굴대 카메라, 피시-아이 카메라)의 다른 유형과 일치할 수 있습니다, 그것이 250-2000mm 직경 파이프에 적합합니다.


제어 유닛 MK3

1, 패드 자형 제어 장치, 8.4' 토우체드 LED, 숙 빛에서 읽기 쉽, 1024*768 결의안, 4.1 킬로그램
2, Win7 시스템, 128GB SSD가 비디오를 사이트에 기록합니다, 100+ 시간 비디오가 구해질 수 있습니다.
3, 카메라 위치, 그래프의 승강기 위치
4, 사이트에서 경향 보고서.
5, 시스템 상황, 일 매개 변수는 질문일 수 있습니다.

Pan&Tilt 카메라 JT2000

1, 360 급, 어떤 제한된 회전
2, 렌즈 가열이 안개를 방지할 수 있습니다
카메라 가벼운 3는 조정될 수 있습니다
4, 더 작은 직경에 적합한 최대 명도 업그레이드 50%
5, 선택적 레이저, 시준 결함 사이즈

크럴워 TVS-800

IP68에 방수됩니다
작동 온도 : -10oC~50oC
적당한 파이프 직경 : 250mm~2000mm
운전하세요 : 2 직류 전동기
승강기 : 전기 승강기
경향 : 측량 범위 ±45 급이 0.1 급을 페시젼
속도가 나세요 : 조정 가능 속도, 최대. 32m/min
방향 : 뒤로 포워드는 곧바로 떠났습니다
압력 지시 : 적신호 비정상 광, 빛 (1.2-1.5 막대, 실내압력)을 녹색으로 만듭니다.
상승하는 것 : 최대. 디프레랑 파이프 상태에 따르면 급 약 50에 오르느요'
후면 조준기 카메라 : 통합 카메라와 조명이 뒤로 크롤러와 케이블 검색을 조사합니다

크럴워 TVS-150

IP68에 방수됩니다
작동 온도 : -10oC~50oC
적당한 파이프 직경 : 100mm~600mm
운전하세요 : 2 직류 전동기
경향 : 측량 범위 ±45 급이 0.1 급을 페시젼
속도가 나세요 : 조정 가능 속도, 최대. 32m/min
방향 : 뒤로 포워드는 곧바로 떠났습니다
압력 지시 : 적신호 비정상 광, 빛 (1.2-1.5 막대, 실내압력)을 녹색으로 만듭니다.
상승하는 것 : 최대. 디프레랑 파이프 상태에 따르면 급 약 50에 오르느요'
후면 조준기 카메라 : 통합 카메라와 조명이 뒤로 크롤러와 케이블 검색을 조사합니다


자동 케이블 드럼 DLPA300
1,6 핵심 케이블, 중량 감소 50%, 비용과 실패 율은 상당히 감소시켰습니다
2, 표준 길이 : 200m, 최대. 300m
3, 자동 케이블 드럼

피시-아이 카메라 JT360
1. 파이프 안에 있는 View360 급 사이트.
2. 92 PCS 가장 밝은 점 엘이디 조명등, 조명은 200lm까지 오릅니다
3. 결의안 : 3000k 화소, 고급 품질 사진.
4. 방수 : 수면하에 있는 실행할 수 있는 10 미터인 IP68.
5. MK3 전체 보기 카메라에 의해 기록된 비디오와 사진은 파노프로파일 3D 소프트웨어에 의해 파이프 안에 있는 풀-레인지 사진을 펼칠 수 있고, 파이프 결점의 정확한 측정을 실현하고, 3D 곰팡이를 설치하고, 검사 보고서를 작성하기 위해, 2D 프로필 사진을 발생시킵니다.

리모콘 APP.
우리의 MK3 리모콘 APP를 설치하세요. 안드로이드 시스템에 의해 개발된 핸드폰 또는 발사대에, 당신은 리모콘 MK3 제어 유닛 할 수있.

표준 구성 :
TVS800 크롤러
JT90 팬 & 틸트 카메라
자동 케이블 드럼
MK3 제어 유닛
맨홀 훅, 공구 가방과 다른 액세서리 부속품

옵션부 :
JT60 굴대 카메라
JT360 피시-아이 카메라
매뉴얼 케이블 드럼
PA500 가지고 다닐 수 있는 움직일 수 있는 전원
