UV 경화 시스템 150-1600mm의 파이프 직경에 대한 CIPP 경화

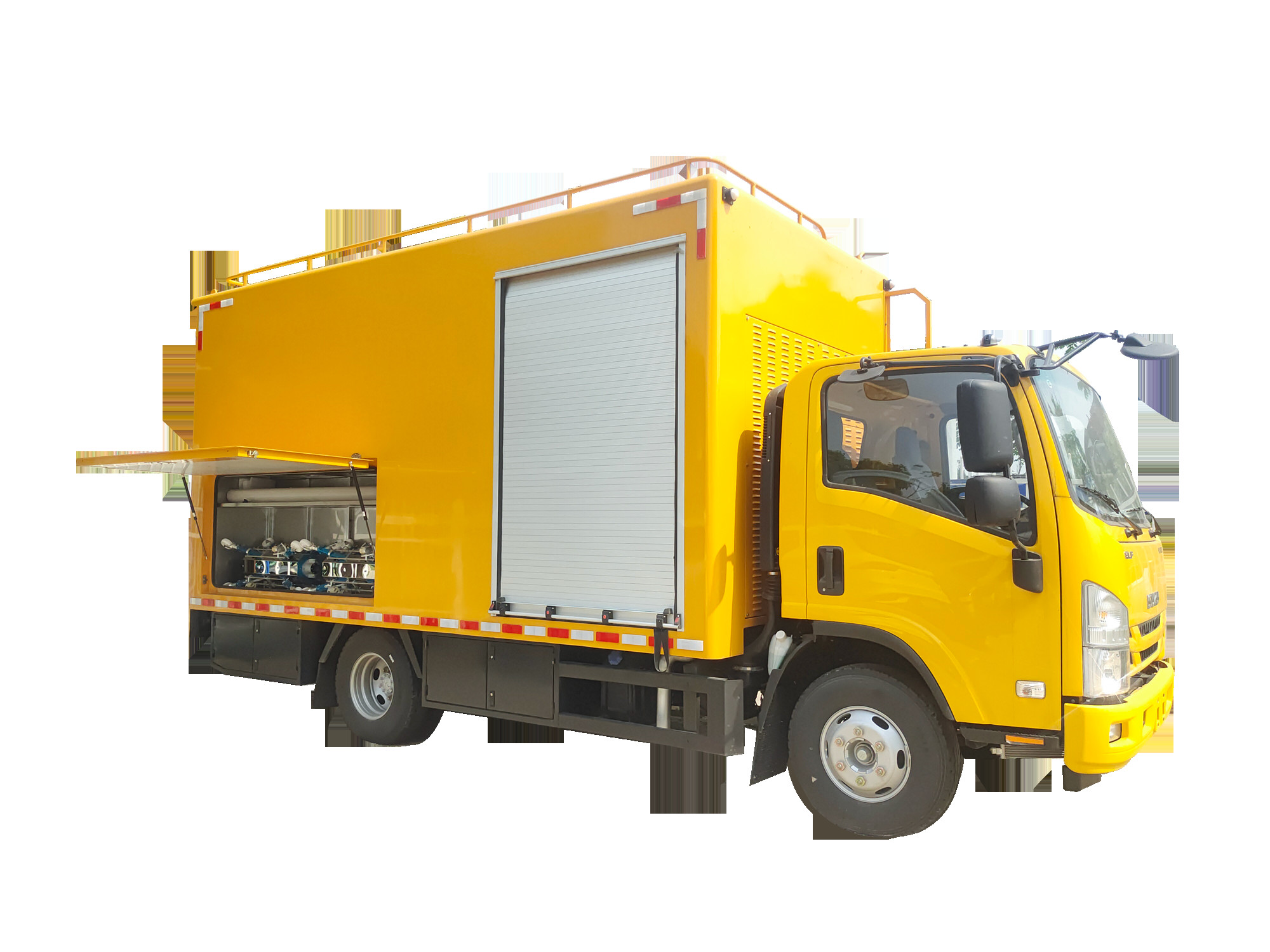

UV-CIPP 경화 시스템은 모든 작업을 제어하기 위해 높은 신뢰성 있는 SPS 제어 시스템을 사용합니다. 인간 컴퓨터 상호 작용은 높은 빛 시멘스 MIMIC 터치 스크린, 원격 제어,진단 기능이 확장 될 수 있습니다.전기 케이블 드럼은 표준 200m 고온 저항 UV 경화 케이블을 장착하고 300m까지 확장 할 수 있습니다.전기 광원은 DN150-2000mm 파이프 노-Dig 재활을 만족시킬 수 있습니다전체 시스템은 모든 종류의 트럭에 설치 할 수있는 컴팩트한 설계가 있습니다.

시스템 구성

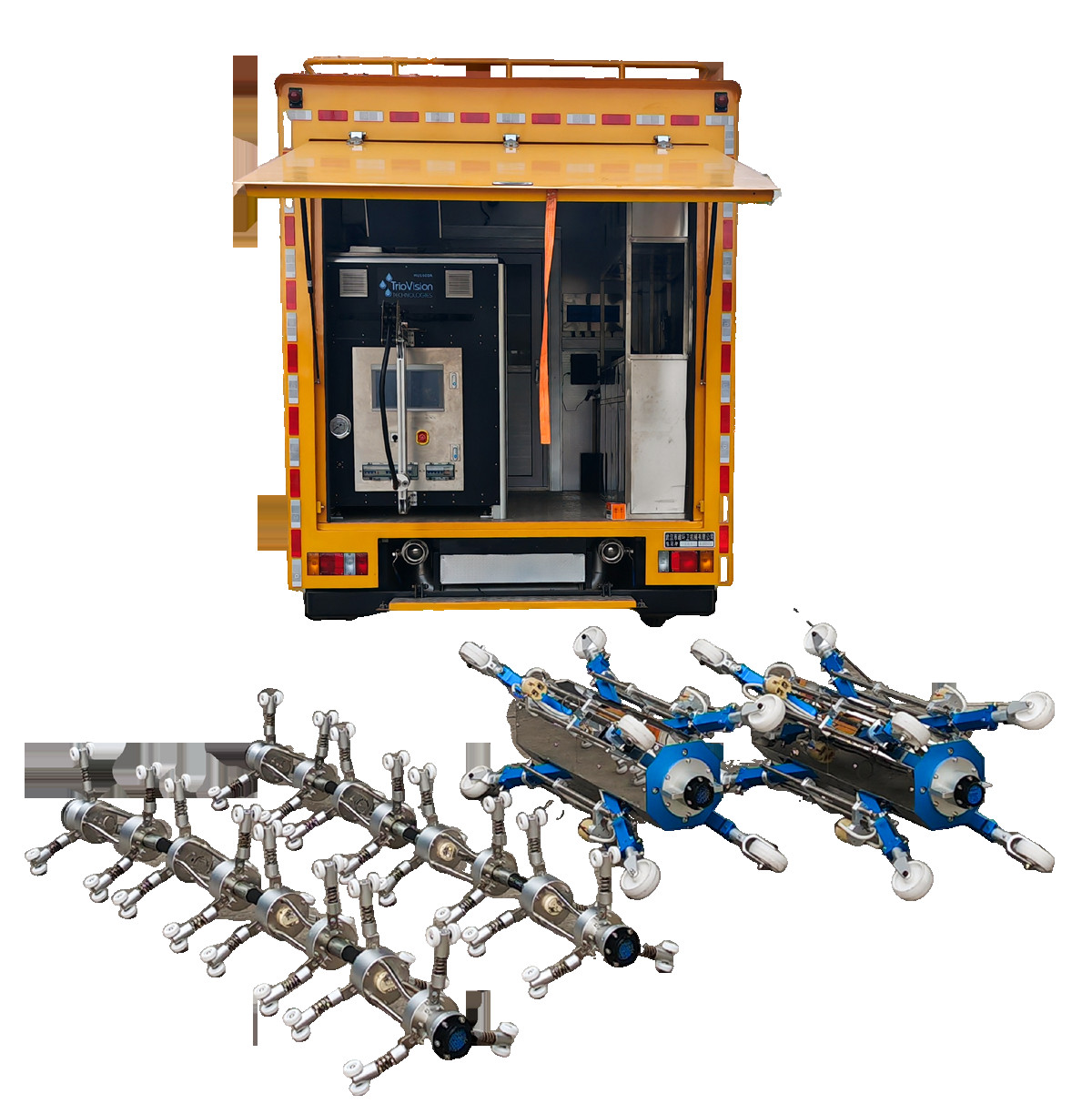

1자외선 램프 및 라이트 랙

1.1작은 광원

작은 광원 (~ 150-800mm)

1.1.1파이프 지름: DN150-800.

1.1.2. 4 UV 고전력 램프, 총 8 램프, 전력 수준: 400/500/650W, 총 전력 5200W로 구성 된 2 단위.

1.1.3공기 온도 측정에 1 센서; 내부 라인러 표면에 4 센서 (IR 센서);

1.1.4. 각 라이트 체인은 교체 및 무작위로 설치 할 수 있습니다, 설치 순서가 필요하지 않습니다.

1.1.5전면 플러그인 열 저항 카메라, 높은 전력 LED 조명으로 장착.

1.1.6가벼운 체인 휠과 다리의 설치와 조정은 다른 파이프 지름과 다른 모양의 파이프에 대한 빠른 교체 요구 사항을 충족하기 위해 쉽고 편리합니다.

1.1.7. UV 램프의 점화 간격을 미리 설정, 시스템은 미리 설정 된 시간에 따라 자동으로 램프 점화 및 불꽃을 제어합니다.당신은 또한 복잡한 현장 상황을 처리하기 위해 수동 컨트롤을 선택할 수 있습니다.

1.2 큰 광원

1.2.1파이프 지름: DN600-1600.

1.2.2. 2 단위 각각 4 UV 고전력 램프로 구성 된 라이트 체인, 총 8 램프, 전력 수준:1000/1200/1500W, 총 전력 12000W.

1.2.3공기 온도 측정에 1 센서; 내부 라인러 표면에 3 센서 (IR 센서);

1.2.4. 가벼운 체인 휠 세트와 다리는 모터에 의해 구동되며, 큰 파이프에서 신속하게 작업을 완료하기 위해 파이프에서 자동으로 뻗어나 갈 수 있습니다.

1.2.5전면 플러그인 열 저항 카메라, 높은 전력 LED 조명으로 장착.

1.2.6가벼운 체인 휠과 다리의 설치와 조정은 다른 파이프 지름과 다른 모양의 파이프에 대한 빠른 교체 요구 사항을 충족하기 위해 쉽고 편리합니다.

2 케이블 및 케이블 스릴

2.1. 케이블: 표준 길이 120m, 열 저항성, UV 저항성, 경화 제어, 비디오 신호 전송, 광원 운전.

2.2.케이블 스릴: 외부 래크에 투명한 설계, 무게를 줄이고, 수리에 편리하며, 내부 조명 시스템이 있습니다.

2.3. 후면 카메라: 라인어 재료를 검사하기 위해.

3 제어장치:

3.1. PLC 제어 스위치 장치 케이블 드럼 및 UV 빛 체인 작동. 혁신적인 시멘스 터치 스크린으로 작동. 표준 케이블 150m.

3.2. 윈도우 운영 체제. 모든 완화 정보와 비디오가 표시됩니다. 다음 데이터를 표시 및 기록: 속도, 압력, 라인러 표면 온도, 빛 체인 상태 및 길이,데이터를 수출할 수 있습니다..

3.3컴퓨터와 3개의 모니터, 그 중:

1 x 15 ′′ TFT 모니터 전체 시스템의 작동 및 제어;

카메라의 이미지 전송을 위한 1 x 17 ′′ TFT 모니터

1 x 22 ′′ TFT 모니터 소프트웨어 및 전체 시스템의 작동.

4 붓기

4.1고전력 풍기는 1400m3/h, 명소 전력: 18.5kW, 50Hz, 최대 압력 0.7bar.

4.2- 심도 있는 제어 시스템, 제어 객실의 터치 화면으로 블로어를 제어합니다.

4.3- 플러그인 스위치 케이블 드럼으로 연결

4.4소프트웨어: 윈도우 시스템, 압력 시각화 및 캘리브레이션, 라이너 확장 제어,.

4.5- 필터와 구제 밸브, 기름 없는, 공기 냉각

5 끝 뚜??

파이프 지름: DN300-500DN500-650, DN800-1000
